設備主要技術方案

性能指標：

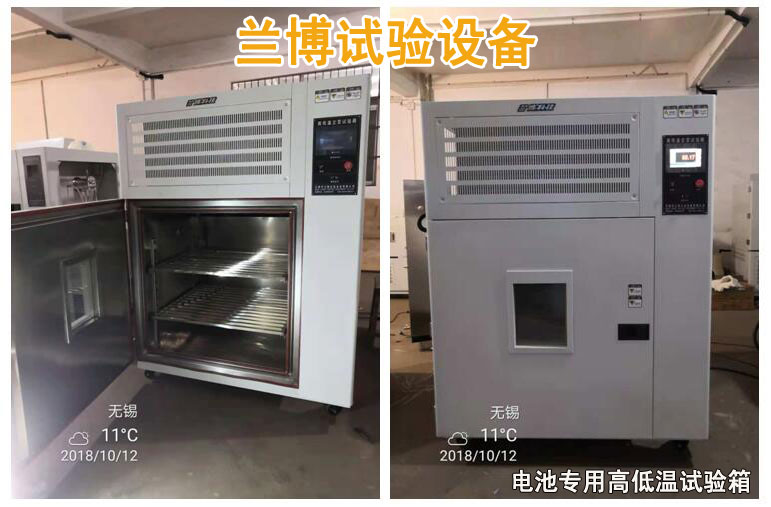

1. 產品名稱：電池專用高低溫試驗箱

型號：LBGDJW-010

2. 樣品限制：

本試驗設備禁止：

易燃、爆炸、易揮發性物質試樣的試驗及儲存

腐蝕性物質試樣的試驗及儲存

生物試樣的試驗或儲存

強電磁發射源試樣的試驗及儲存

3. 容積和尺寸：

3.1標稱內容積(L)：1000L

3.2標稱內箱尺寸（mm）：W 1000×H 1000×D1000

3.3外箱體尺寸（mm）：W 1500×H2200×D1500（以實物制作如為準）

4. 性能：

4.1 測試環境條件：

設備四周氣流暢通，無高濃度粉塵，無腐蝕性或易燃易爆性氣體

環境溫度： 5～25℃

相對濕度≤85%RH

4.2測試方法：

4.2.1 設備可控極限溫度范圍：-40℃～+150℃

交變溫度范圍：-30℃~+100℃

4.2.2 溫度波動度：±0.5℃

4.2.3 溫度偏差：±1.0℃

4.2.4 溫度均勻度：±2.0℃

4.2.5 溫度變化速率：

4.2.5.1 平均升溫速率：3℃~4℃/min(空載時)

4.2.5.2 平均降溫速率：0.7~1℃/min(空載時)

以上指標均為箱內無試樣負載情況下測試（有特殊說明者除外）。

4.2.6 滿足試驗標準：

GB/T2423.1-2001 試驗A：低溫試驗方法

GB/T2423.2-2001 試驗B：高溫試驗方法

GJB150.3-1986 高溫試驗

GJB150.4-1986 低溫試驗

功能介紹：

1. 結構特征：

1.1 保溫圍護結構：

外壁：高級鋼板噴塑

內壁：SUS304不銹鋼板

絕熱材料：超細玻璃纖維

特殊結構：上面制冷壓縮機系統，下面工作室開門便于產品進出

樣品架：2層不銹鋼方管制作，每層承載200公斤

1.2 空氣調節通道：

風機、加熱器、蒸發器、冷凝水排水裝置、傳感器、

1.3 試驗室體標準配置：

1.3.1 單開門

1.3.2 門上配電熱防結露中空玻璃觀測窗

1.4控制面板（在配電控制柜上）：

溫度控制顯示屏、操作按鈕、超溫保護設定裝置、照明燈開關

1.5 機械室：

機械室含：制冷機組、接排水裝置、風機、配電控制柜、

1.6配電控制柜：

散熱風機、蜂鳴器、配電板、溫濕度記錄儀（選購件）、以太網 物理接口（需和集中監控軟件一并選購）、總電源斷路器

1.7加熱器：

1.7.1 加熱器材質：鎳鉻絲加熱器

2. 制冷系統：

2.1 工作方式：風冷機械壓縮雙級復疊制冷方式

2.2 制冷壓縮機：活塞式壓縮機
