 XZ-893分布式監督控制與數據采集系統
一、概述
XZ-893分布式監督控制與數據采集系統是一種功能全面、伸縮自如、可大可小的系統。它即可以是單機集中控制或DCS分布式控制系統，也可以是帶遠程通訊能力的遠程監控系統；它集合了包括計算機軟硬件技術、圖表顯示技術、控制技術、局域網絡技術、遠程通訊技術等當今世界諸多的先進技術；它采用了國際上流行的"開放的組態軟件+通用硬件的方式"來構成的新一代專門面向電力、化工、冶金等行業的自動化控制系統。
XZ-893分布式監督控制與數據采集系統在"FIX"或"組態王"組態軟件基礎上，針對發電、化工、冶金等行業的特點開發了一些特殊的功能模塊，以構成一個完善的具有行業特點的分布式監督控制和數據采集系統，這此功能模塊包括：數據采集服務器模塊、事故追憶模塊、結合了"893網絡"的收集開關跳變記錄（事件捕獲）模塊、適合中國人習慣的報表模塊、報表召喚打印模塊、報警信息打印模塊、功能強大的實時數據、歷史數據趨勢顯示模塊、機組啟停曲線記錄模塊、針對"893-網絡"的前端調試模塊、鍋爐、汽輪機效率以及所有的經濟指標計算模塊等等。
XZ-893分布式監督控制與數據采集系統采用基于現場總線技術的893分布式智能測控前端作為現場測控文件，采用PLC作為順序控制組件，以高性能的PC機或服務器作為上位機，以基于網絡的高可靠工業控制組態軟件作為開發手段，可以構成各種規模的分散控制系統。利用系統提供的網絡功能可方便地實現工廠的管、控一體化系統。
主要技術參數：
| 測點容量： ≥10，000個測點 |
流程圖： ≥300幅 |
| 趨勢記錄： ≥3，000個測點 |
歷史趨勢記錄保存時間： ≥6個月 |
| 報警記錄保存時間： ≥3個月 |
操作員日志記錄保存時間：≥3個月 |
| 開關動作分辨率： ≤1ms |
畫面調出時間： ≤1s |
| 畫面刷新時間： 0.05-1800秒可設 |
共模抑制比： ≥120dB |
| 串模抑制比： ≥120dB |
A/D分辨率： 17位 |
| 模擬量測量精度： 0.05級 |
系統可用率： ≥99.9% |
| 現場級通訊速率： 187.5K-1.25M |
基本傳輸距離： ≤800~1600M |
| 監控級通訊速率： 10M/100M |
系統MTBF： ≥22000H |
XZ-893系統的主要功能
1、網絡支持功能： 支持"893網絡"和其它局域網絡，可與各種DCS系統及MIS系統聯網。
2、數據測控前端管理功能： 管理"893-網絡"、PLC和其他數據采集與控制裝置。
3、報警功能：
·報警內容檢查
·報警信息顯示
·報警信息記錄
·報警信息打印
·音響報警
·報警信息報表
4、啟停曲線記錄
5、事故追憶
6、歷史數據收集與存貯
7、操作日志與系統運行日志記錄
8、事件記錄與瀏覽
9、二次參數計算
10、經濟指標與性能計算
11、系統安全保護
12、看門狗功能
13、與其它系統接口功能
14、上位機監督控制
15、畫面顯示
★模擬流程圖 ★相關畫面顯示 ★成組畫面顯示 ★歷史趨勢顯示
★實時趨勢顯示 ★報警信息顯示 ★棒圖顯示 ★控制回路成組畫面顯示
16、打印與制表功能
★自動隨機打印
★請求打印
★定時制表
"893-網絡"的技術特點：
1、現場總線型產品—真正的分布式系統
2、采用了獨特的電氣隔離技術，抗干擾性能強，安全可靠性高
3、通訊速率高，傳輸距離遠，可掛前端多，采集速度快
4、具有多主機通訊功能，聯網能力強
5、系統操作方法簡單，人機界面友好
6、系統組建方式靈活，性能價格比高
7、測控前端功能強，品種全，測控精度高
|

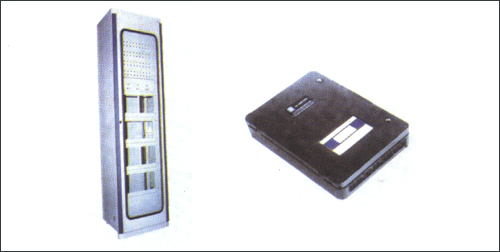

部分接線示意及安裝方式（詳細資料請來電索取說明書） |
 |
| 安裝方式： |
|
|
|
