JZ-3000型熱電廠供汽熱網計算機管理系統

概述：
    本系統軟件是基于WINDOWS98平臺上，采用V-B語言開發，界面友善，各項操作方式采用按鈕方式，即簡潔又直觀，操作方便，操作人員無須任何計算機知識就能很快、很好的掌握本系統的使用。系統采用遠程智能通訊技術，在熱網管理中實現了遠程監測和管理，系統的全部硬件采用國外進口產品和器件，為系統的可靠性提供了有力的保證。
    系統功能主要包括以下幾點：
實時監測功能
1、熱力網管系統圖。
2、同時所有用戶實時流量、溫度、壓力、壓差、累計流量、用汽時間，儀表通電時間及管損率。
3、單用戶的實時流量、溫度、壓力、壓差值的并行曲線和分列曲線
4、全部用戶的日、月、年累積流量棒狀圖。
5、單用戶的日、月、年累積流量棒狀圖。
6、全部用戶的日、月、年及任意時間段的全部報表。
7、單用戶的日、月、年及任意時間段的全部報表。
其它功能：
8、系統各參數的修改功能。
9、報警功能：A：各用戶溫度、壓力上下限報警。
            B：站點故障報警。
10、歷史查詢功能：A：單用戶的動態歷史數據。
                 B：各用戶歷史報表。
                 C：各用戶的溫度、壓力的報警記錄
11、各用戶要求的打印功能。
12、隨時增添用戶站點。

通訊方式分有線、無線兩類：
1、采用工業總線RS-485(二線制)方式。
2、無線方式。

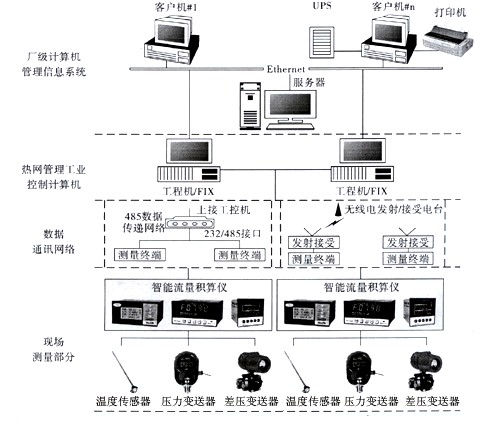

                           （JZ-3000型熱電廠供汽熱網計算機管理系統示意圖）
RS-485方式：
1、此方案電纜線為雙絞線，通訊線路大于一公里須加中繼器。
2、該方式可使上位機數據更新速度與就地儀表數據更新基本同步。
無線方式：
1、此方式數據傳輸距離根據數傳機(無線電發射／接收電臺)功率大小而定，一般1W為1公里。
2、必須有經無管會批準的專用頻道。
3、該方式一般為上位機定時向用戶點發送指令進行數據采集。
