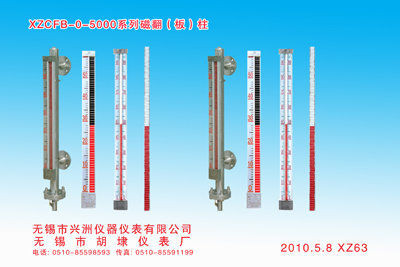

XZCFB-0-5000系列磁翻（板）柱

概述：
    ＵＨＺ－５２Ｚ系列側裝式磁翻柱液位計，　是一廠引進、吸收國個同類產品，并加以吸收、消化、提高，按原化學工業部頒布的磁性液位計標準ＨＧ／Ｔ２１５８４－９５研制生產的產品。可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補的玻璃板（管）液位計指示不清晰、易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目，讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液位介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。
    側裝式磁翻柱液位計的最顯著特點是液位介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警、控制或聯鎖；配上靜壓式液位變送器或干簧－電陰式液位變送器，可將液位界位信號轉換成三線制４～２０mＡＤＣ標準信號，實現遠距離指示、檢測、記錄與控制。該系列側裝式磁翻柱液位計可廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。
特點：
    ·適合容器內液位介質的液位、界位的測量。除現場指示，還可配遠傳變送器、報警開關、控制開關、檢測功能齊全。
    ·指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。
    ·測量范圍大，不受貯槽高度限制。
    ·指示機構與被測量介質完全隔離，因而密封性好，可靠性高，使用安全。
    ·結構簡單，安裝方便，維護費用低。
    ·耐腐蝕、無需電源、防爆。
結構原理：
    液位計根據浮力原理和磁性耦合作用研制而成。當被測容器保的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180⁰，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白介位處為容器內介質液位的實際高度，從而實現液位的指示。
液體介質密度與沉筒距對照表(PN1.6～4.0MPa)：
