XLB/ANB系列興力巴、阿牛巴流量計 |
|
| |
XLB/ANB-系列興力巴、阿牛巴流量計是采用皮托管測量原理測量檔體上游的動力與下游的靜壓力之間形成的壓差，從而達到測量流量的目的。當流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。根據伯努利方程式原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流過從探頭流過后在探頭后部產生分真空，并在探頭的兩側出漩渦。
XLB/ANB-系列興力巴、阿牛巴流量計采用的是上面談的伯努利原理：
P+ρgz+(1/2)*ρv^2=c
式中p、ρ、v分別為流體的壓強、密度和速度；z為鉛重高度；g為重力加速度。
上述各項分別表示單位體積流體的壓力能p、重力勢能ρgz和動能(1/2)*ρv^2，在沿流線運動過程中總和保持不變，即總能量守恒。但各流線之間總能量（即上述中的常量值）可能不同。對于氣體，可忽略重力，方程式簡化為：P+(1/2)*ρv^2=常量，各項分別稱為靜壓、動壓和總壓。顯然，流動中速度增大，壓強就減少；速度減少，壓強就增大；速度降為零，壓強就達到最大（理論上應等于總壓）。據此方程，測量流體的總壓、靜壓即可求得速度，成為皮托管、興力巴、阿牛巴等差壓流量計測速的原理。
無錫市胡埭儀表廠、無錫市興洲儀器儀表有限公司根據伯努利原理是能量守恒對流體的應用意義是各種形式的測量之和在同一流線上處處相等而開發和研制XLB/ANB系列興力巴、阿牛巴流量計。在用戶中得到很好的應用，取得明顯的效果。
無錫市胡埭儀表廠、無錫市興洲儀器儀表有限公司對XLB/ANB系列興力巴、阿牛巴流量計采用新的技術、新的工藝、新的材質、準確的數學技術模式，與常規的流量計相比，興力巴、阿牛巴流量計系列產品更容易安裝。它的安裝大致分為兩個部分：在生產工藝管道的選定位置鉆孔，將過程連接件焊接在該位置。興力巴/阿牛巴流量計自該位置插入，即完成流量傳感器的安裝。⑴興力巴/阿牛巴流量傳感器在惡劣的環境地工況條件下亦可完成可靠的測量，對于容易氣化的介質流量測量中，興力巴/阿牛巴流量產品具有明顯的優勢。在測量上，興力巴/阿牛巴流量是較低的壓力損失、并在較寬的雷諾數范圍內仍能夠保持持久的測量精度。⑵測量原理根據能量守恒定律和伯努利方程，流體在管道內部任何時候和任何位置的動能和勢能的總和都是相同的。⑶流體條件興力巴、阿牛巴流量計，皮托管與孔板噴嘴以及文丘里管一樣都是屬于差壓式流量計。都是根據測量節流元件前后的差壓值來測量液體的流量。
XLB/ANB系列興力巴、阿牛巴流量計測量的管道直徑為：DN20到DN12000mm之間。 X LB/ANB系列興力巴、阿牛巴流量計主要用于工業過程中各種能源，如液體、燃料氣、蒸汽和氣體的測量，具有較高的穩定性和重復性。
XLB/ANB系列興力巴、阿牛巴流量計的主要技術參數
1. 規格：DN50—DN5000mm；插入式：DN500—DN5000mm。
2. 重復性：±0.1%~±0.25%，測量準確度：計算書上提供。
3. 范圍度：體積流量：10:1；質量流量：8:1。
4. 工作壓力：均速管無提出動能型：≤20MPa；均速管可提出型：≤10MPa 。
5. 流體溫度：≤450℃ 。
6. 介質粘度：≤30cp（相當于重油）。
備注：主體材質安置為：法蘭（不銹鋼或碳鋼）由客戶選擇。
7. 高溫、具有腐蝕極強：定制的AL203耐腐陶瓷、強耐磨頭，耐高溫可達1850℃，達到耐腐，強度達到9級。
XLB/ANB系列興力巴、阿牛巴流量計的設計所需參數：
1. 被測量介質的管徑——管子的內徑。
2. 被測量的介質——。
3. 被測量介質的溫度——℃。
4. 被測量介質的壓力——KPa。
5. 被測量介質的流量——M³/n。
6. 被測量介質的粘度——。
XLB/ANB系列興力巴、阿牛巴流量計的技術結構及技術特點
XLB/ANB系列興力巴、阿牛巴流量計安裝方便、壓損低、強度高、不受磨損影響、無泄漏等特點而成為替代孔板、機翼側風的理想產品。XLB/ANB系列興力巴、阿牛巴流量計可廣泛用于工礦企業的高爐煤氣、壓縮空氣、蒸汽和其他液體、氣體的流量、風流量測量。
1. 獨有的內部二次平均結構，提供了高精度（讀數±1%）和重復性（±0.1%）。
2. 外層沖擊管采用一整塊材料加工制作而成無焊接，與由雙體結構焊接而成的同類產品相比自然有最高強度，也便于選用耐高溫、耐腐蝕的材料。特殊情況可以采用AL203耐磨陶瓷，耐高溫達1850℃。
3. 蜂窩狀六邊形穩定結構，產生的是獨有的流束分布形狀，保證了低壓信號的穩定，產生的差壓高于同類產品，提高了量程比。
4. XLB/ANB系列興力巴、阿牛巴流量計適用方形或矩形管道、圓管道。
5. 對于同類產品在測量臟污介質時不可避免的堵塞問題，有在線可拔出型或提供手動和自動吹掃方案及裝置：（YBXC-2aa型自動補償連續吹掃防堵取樣裝置，無錫市興洲儀器儀表有限公司生產，有專利證書，專利號：200620068391.1徹底地解決了取樣中的堵塞問題，對檢測的精準度不受影響。在理想狀態范圍內。可實現連續運行，同時也適用進口的威力巴等流量監測）。
6. XLB/ANB系列興力巴、阿牛巴流量計組成為：均速管+三閥組+溫壓補償+變送器（需要時加補償式連續吹掃裝置），組成一體化結構、使用方便。
7. 無流量系數漂移，長期穩定可靠。
8. 獨家提供差壓值計算數學模式、計算書、選型準確、測量精度高、確保長期穩定運行。
9. 壓損小能耗低，節能效果顯著。
10. 準確度高，穩定性好。
XLB/ANB系列興力巴、阿牛巴流量計的準確度：計算書上提供，穩定性為±0.1%~±0.25%，方能夠保持長期輸出非常穩定的差壓信號，保證輸出差壓信號與管道流量的映射關系。這是因?yàn)樵谑褂眠^程中的磨損，腐蝕以及粘附的油污灰塵等因素對興力巴、阿牛巴流量計系數影響不大，但這些因素使孔板的流量系數增大，而且會增加到20%以上，由此產生誤差將也達到20%以上。從中我們可以看出興力巴、阿牛巴流量計的準確度是長期穩定的。 |
型號標記方法：XLB/ANB-16A-DN□ 均速管流量計
XLB/ANB——基本型號； 16 A——均速管流量計DN□——公稱通徑（㎜）例如DN500，為公稱通徑500㎜。
無錫市胡埭儀表廠、無錫市興洲儀器儀表有限公司自行研究、制造的 XLB/ANB系列興力巴、阿牛巴流量計，測量的風速測量、風流量測量應用在寧夏石嘴山發電廠：330MW發電機組上。

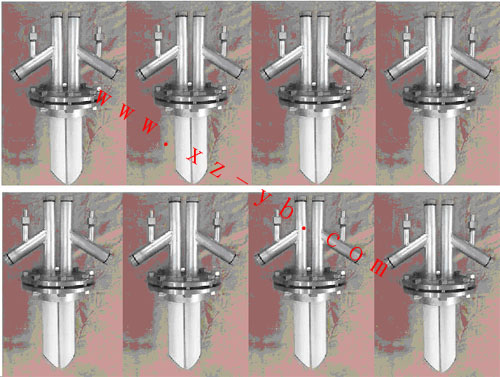

特注： XLB/ANB系列興力巴、阿牛巴流量計風管取樣探頭采用：定制的AL203耐磨陶瓷，強耐磨頭，耐高溫達1850℃，達到耐腐，硬度達到9級。
發布人：001 |
