 用煙氣冷卻熱流體的換熱器。熱流體（煙氣）通過管壁與煙氣進行換熱，所用的煙氣通常由通風機供給。煙氣板式冷卻器可用于冷卻煙氣，廣泛應用于：煉油、是有化工及冶金行業。

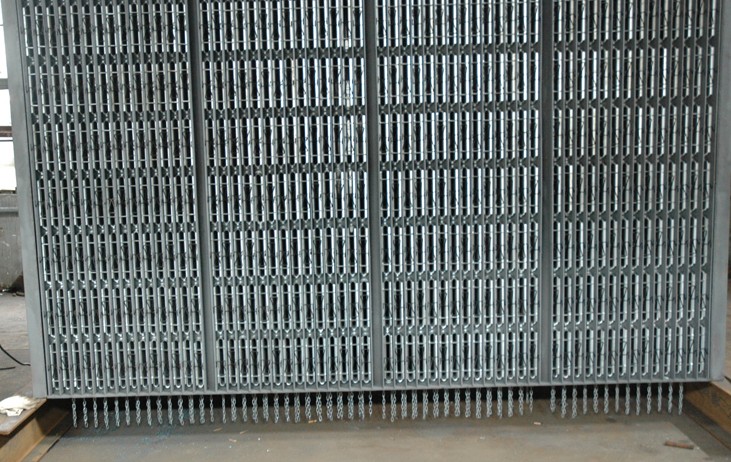

結構： 煙氣板式冷卻器主要由管束、通風機、構架、清灰機構及控制裝置5部分組成。管束包括傳熱管、管箱、側梁和橫梁等。它可按臥式和立式形式布置、管子可用碳鋼。銅、鋁和不銹鋼等制成；通風機通常采用軸流通風機。清灰機構采用機械管間振動清灰。
通風方式： 通風有鼓風和引風兩種方式。①鼓風式：煙氣先流經通風機后流入管束。②引風式：煙氣先流經管束后流入通風機。前者操作費用較經濟，產生的湍流對傳熱有利，使用較多。后者氣流分布均勻，有利于溫度精確控制，噪聲小，是發展的方向。熱流體出口溫度主要靠調節通過管束的風量來控制，即調節通風機轉速。
清灰方式： 清灰方式有人工清灰機械清灰2種。人工清灰勞動強度大，操作環境惡劣，并且需停車后進行，已逐漸淘汰；機械清灰可以在生產過程中進行，而且無需停產進行，大大減輕勞動強度，減少管壁結垢，提供傳熱效率均有很大的效益，是換熱器發展的方向。
控制系統： 可以根據氣候變化及進口溫度的變化調節風機 控制煙氣出口溫度。
采用煙氣版冷卻器可節省大量工業用水，減少污染，保護環境，降低基建費用。
本公司可以根據用戶要求提供設計、制作及安裝調試一條龍服務
用戶需提供如下材料：
—-使用場合；—-氣體溫度；—-氣體成分；—-冷卻后的溫度；—-氣候條件等。
我公司根據用戶提供的材料，提供設備的基礎圖外形尺寸圖，平面布置圖。
詳細資料和說明書索備
|
