| 用途： |

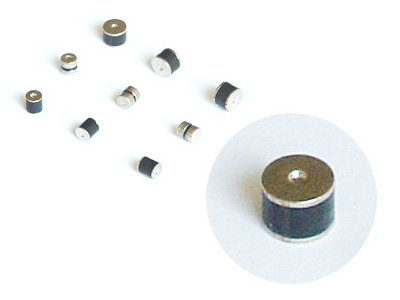

| SA－230J型半導體放電管應用于通迅設備的配線架、程控交換機及用戶終端第一級過電壓、過電流保護（保安單元）。 |
| 電參數： |
|
電參數名稱 |
標準參數 |
| 最高限制電壓(VBO)max |
400V(100V/s),400V(IKV/us) |
| 不動作電壓 |
200V(100V/s),400V(IKV/us) |
| 絕緣電壓(R)min |
1×109(Ω)(100V)，1×108(Ω)(100 沖擊后復測) |
| 極間電容(C)max |
200PF(max) |
| *沖擊復位時間(τS)max |
30ms |
| *電流變化率(di/dt) |
25-30A/us |
| *沖擊電流 |
100A(10/1000us,300次,正反總和) |
| *工頻電流 |
5A\10A(50Hz,1s,5次) |
| *工頻電流 |
0.5A(50HZ,30S,1次) | |
| *為破壞性試驗，驗收時抽樣試驗。 |
| 極限參數： |
|
符號 |
名稱 |
測試條件 |
數值 |
單位 |
|
Ipp |
脈沖電流 |
10/1000μs |
75 |
A |
|
8/20μs |
150 |
A |
|
Tstg |
儲存溫度 |
|
-40～150 |
℃ |
|
Ti |
結溫 |
|
150 |
℃ |
|
Dv/dt |
關態電壓臨界上升率 |
67%VBR |
5 |
KV/μs | |
| 失效模式：短路或低阻狀態 |
環境條件：溫度范圍：（-40～+65）℃
濕度范圍：0～95%RH
大氣壓力：86～106KPa | |
