我公司設計的V法造型生產線，基本有五大系統組成，即造型系統，砂處理系統、真空系統，除塵系統、水循環系統組成。

造 型 系 統
（一）覆膜加熱裝置
　　我公司設計的覆膜加熱裝置，是加熱EVA薄膜的專用設備。
　　首先覆膜加熱裝置將EVA薄膜抓起，再加熱烘烤。我公司的熱源采用的是電阻絲加熱，其優點是熱量大，功率可調，薄膜加熱均勻，使用壽命長，一般國外均使用此種方法。我公司的覆膜加熱裝置，根據鑄件工藝要求，還兼有烘干功能，此項技術我公司已申請國家專利。
此裝置的驅動設備為日本住友變頻電機，特點是定位準確，使用壽命長，它的運行全部由程序控制，操作時只需按一次按鈕即可，操作極為簡單便利。

（二）振實臺移動小車

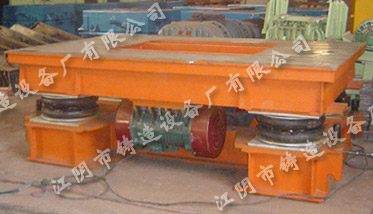

　　目前我公司生產的最大的移動振實小車，臺面尺寸為3100×3900，激振力達32噸，型砂加砂箱超過20噸。可供5~40噸系列移動振實臺小車。

臺面尺寸3800x2200

臺面尺寸2600x1750

　　小車運行由日本住友變頻電機驅動，空氣彈簧減振，因而無需基礎。其真空軟管、信號線、電纜線均安置在板式電纜拖鏈中，對各種管線毫無損害，安全可靠。移動小車位置完全由程序控制，停靠在不同的工作點，且位置準確，精確度可達1毫米以內，因而對于一般要求定位精確度非常高的工序可以很容易解決。

（三）水平開關
　　我公司的水平開關（即加砂閥），下砂口尺寸即為砂箱內尺寸，砂箱即為定量裝置。我們在閥體上布滿20~40毫米寬長孔，加砂過程中可以做到砂箱每一角落均有型砂加入，并且時間極短，一般20噸的型砂我公司的加砂閥一分鐘以內即可加滿，并且可以做到多種砂箱在同一水平開關（加砂閥）中加砂且均勻可靠。
（四）起模機構
　　我公司的起模機構使用超大氣缸，四根頂桿固定在同一缸體上，而達到同步目的。一般我公司的起模機構、頂桿直徑超過120毫米，調質加工后鍍鉻、磨光處理。我公司的起模機構一般可頂起10~30噸左右的砂箱，起模機構的壽命可以說是無限的；同步性能和穩定性極好，砂箱頂起時，可以做到絕對同步，并且根本不可能出現絲毫晃動。

組裝后的起模機

起模機在起模

（五）儲砂斗
　　我公司設計的儲砂斗，一般可保證造型生產線生產4~5小時的用砂量，根據工藝要求，我公司的儲砂斗在80-500噸之間，因而我公司的生產線無需中間砂斗，給車間的管理帶來了很大的方便，也大大減少了車間的占地面積，投資成本和維修管理費用也節省了很多。
　　我公司設計的儲砂斗主體立柱為250×250×10的矩形管制成，斗體為20#槽鋼及t8鋼板焊接而成，中間有三層拉筋，可以做到滿料及空料，砂斗不變形。斗體內的所有型砂重量全部由斗體內的減壓裝置承擔，因而對砂斗體上的覆膜加熱裝置，水平開關不會產生因砂斗變形而帶來的故障。

（六）翻合箱機有自動、半自動三種供選擇
此技術已申請國家專利
1、自動翻箱、合箱機
　　由翻合箱臺、機械手、小車系統、翻箱裝置、液壓站（或氣動）、PLC電控等組成。有效提高自動化程度及合箱精度，可克服人工合箱時碰撞損壞型腔。驅動采用日本住友減速變頻電機。
　　工作時機械手小車運行到下箱起模工位（可以不用起模機），機械手直接起模并完成翻箱工作，后運行至合箱工位將翻箱完成后的下箱放好；然后機械手小車運行到上箱起模工位，機械手起模，后運行至合箱工位將上箱放下完成合箱。
　　自動翻合箱機適用于泥芯較少的工件造型線。
2、翻、合箱機
　　由翻合箱臺、運載小車系統、翻合箱裝置（含機械手）、液壓站（或氣動）、PLC電控等組成。有效提高機械化程度和安全生產。翻箱時人工輔助，機械手合箱。其結構簡單可靠，便于調節，操作方便，可克服人工合箱時碰撞損壞型腔，提高合箱精度。驅動采用日本住友減速變頻電機。
　　翻箱裝置工作過程簡述如下：
　　開始工作后，應首先確認設備的原始位置，然后把造好型的下箱人工吊放到小車車體（2）上，按下機旁箱的“啟動”按鈕，自動程序運行，運載小車開始把下箱移向翻箱工位，到位后，機械手開始下降去提下箱，當降到提箱位置后，機械手閉合，提起下箱并開始上升到最高位，接著翻箱托架閉合，機械手提著下箱開始放到翻箱托架上，放好后，機械手張開上升到最高位，人工按下“暫停”按鈕，自動程序暫停。開始進行人工翻箱或機械翻箱。
　　翻箱完成后，人工按下機旁箱的“啟動”按鈕，自動程序運行，機械手下降去提砂箱，提起后，翻箱托架張開，機械手提起下箱開始往小車車體（2）上放，放好后，人工按下“暫停”按鈕，此時可以開始吊放造好型的上箱到小車車體（1）上。
　　上箱砂箱放好后，再按下“啟動”按鈕，自動程序運行，運載小車開始把上箱移向翻箱工位，到位后，機械手開始下降去提上箱，當降到提箱位置后，機械手閉合，提起上箱并開始上升，到位后，機械手開始下降合箱，合箱后，機械手張開上升，待機械手上升到位后，運載小車把合箱后的砂箱移向原始位置，完成一個翻箱工序。此時設備已經全部回到原始位置，待合箱后的砂箱吊走后即可進入下一工作循環。適合于合箱困難的造型生產線。
3、機械式翻箱機
　　采用日本住友減速變頻電機驅動，操作簡單，安全可靠，便于調節。適宜于合箱泥芯較多的造型生產線。

（七） 氣控
　　采用日本進口SMC產品，其質量和性能可靠，壽命長。（國內最長使用已近20年還在正常使用）

（八） 電控
　　我廠使用主要電器元件均為進口產品， PLC程序控制。其性能可靠，并含自動、手動。操作簡便，所有限位開關均為無觸點，限位準確且不易損壞，運行可靠。
