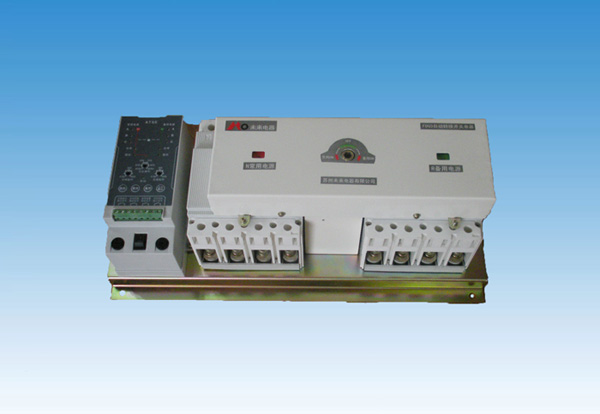

通用型雙電源控制器

本開關電器系CB級，適用于交流50HZ，額定工作電壓AC400V及以下，額定絕緣電壓AC690V，額定電流630A以下的雙電源供電系統。能實現常用電源和備用電源之間的自動切換（也可設定為手動），實現無人值守。

主要功能

1.具有過壓,欠壓,缺相實時監測自動切換功能(欠壓以5HZ頻率慢閃爍,過壓以20HZ頻率快閃爍),帶電源總開關,有熔斷絲保護。

2.可在外設定參數(分閘延時0.5S,30S,60S,欠壓調節60%,65%,70%,75%,80%,85%,合閘延時0.5S, 30S,60S)。

3.控制模式:自動模式 手動模式  發電控制

自動模式

(自投自復 自投不自復 市電—市電)

★自投自復:在自動控制狀態下,當常用電源正常時應由常用電源供電,當常用電源出現異常(任意一相發生欠壓,過壓,過頻，欠頻或缺相)時,經過一定的時間延時后自動切換至備用電源供電,當常用電源恢復正常后,經過一定的時間延時后自動返回到常用電源供電)。

★自投不自復:在自動控制狀態下,當常用電源出現異常(任意一相發生欠壓,過壓,過頻，欠頻或缺相)時,經過一定的延時后自動切換至備用電源供電,當常用電源恢復正常后,并不自動返回到常用電源供電,需手動或當備用電源出現故障時,才經過一定的時間延時后自動返回到常用電源供電。

★發電控制(市電—發電機):當主供電源出現異常（任意一相發生欠壓,過壓,過頻，欠頻或缺相）時，控制器發出請求啟動發電信號，同時可卸掉非重要負載.當發電電源正常后，開關自動切換至發電電源。當主供電源恢復正常后，則開關又自動切換至主供電源，并輸出請求停止發電信號。

手動模式

常用:強制斷開備用,接通常用。

備用:強制斷開常用,接通備用。

再扣:負載線路中如發生過載或短路故障,由切換裝置中的斷路器自動脫扣,將負載電源切斷,待用戶排除故障后,按下控制模式中的“再扣”鍵,對斷路器進行再扣操作,再按下控制模式中的 “自動”或關閉采用手動模式,切換裝置方可給負載供電。

4.遠距離消防控制:當消防中心給一控制信號進入控制器,兩臺斷路器都進入分閘狀態。

5.報警信號:當備用電源現問題時,輸出報警信號。

6.卸載指令

當發電機容量較小不能負擔全部負荷，則在開關自動切換到發電電源前，將自動切除非重要負荷，減載運行，以保證重要負荷的可靠供電。此功能輸出為無源信號。

7.LED指示，包括(6相，斷路器狀態，控制模式)

可通信智能型雙電源控制器

1.具備通用型所有功能，精確檢測兩路三相電壓，頻率，相序，對出現的電網異常（失電、過壓、欠壓、缺相、欠頻、過頻）做出準確的判斷，同時檢測轉化開關狀態量（合閘、分閘、脫扣），并輸出相應無源控制開關量，經延時后智能控制切換。

2.允許用戶在線設定切換延時時間以及電壓，頻率等工作參數，具有故障報警，故障記憶，歷史查詢功能。

3.自動化測量數據，通過大屏幕LCD顯示。

4.支持RS232C、RS485通信接口,兼容DeviceNet，Profibus-DP通訊規約,具備遙信，遙測，遙控，遙調等四遙功能，上位機、消防中心以及其它聯網系統，能夠?qū)崟r監視ATSE工作狀態，實現遠程操控。

5.兩路電源N線分離設計，硬件、軟件雙重互鎖，適應強電磁干擾的惡劣環境。
