污水的生化處理是一種既經濟又有效的處理方
法，提高生化處理效果的因素很多其中最主要因素之

一是水中要有充足的溶解氧，長期以來，我國大多數

采用傳統的大氣泡充氧曝氣設備，如雙螺旋、表曝、

穿孔管等，其氧的利用率低（約5%左右），動力消耗大，運行成本高，嚴重影響著污水處理廠的

建設和運行。為了提高曝氣充氧效率，降低運行費用，促進我國污水處理事業的發展，我廠與上

海同濟大學，中國市政工程華北設計研究院合作開發了新型微孔陶瓷曝氣器，能使空氣中的氧由

鼓風機壓縮經微孔陶瓷曝氣器均勻地擴散到水中，由于氣泡細小（氣泡直徑約3mm ，氣液相接觸

面大氧利用率高達25%，與傳統曝氣設備相比，效率提高5倍，運行能耗降低3倍 ，陶瓷微孔曝氣

器，不僅具有高效低耗的技術性能，更具有防腐蝕、耐老化、壽命長的獨特優點。是最為理想的

充氧裝置，是我國90年代建設部推廣產品。

二、適用范圍

陶瓷微孔曝氣器適用于各種生化液水處理的接觸氧化反應回氣池。

三、特點及構造

特 點：

* 高效低耗，運行可靠不堵塞。

* 阻力小，充氣量大，攪動性強。

* 在鼓風系統中無須配備空氣除塵器。

* 機械強度高，耐壓強度大。

* 與通氣支管用螺紋聯接，安裝簡易方便。

構 造：

陶瓷微孔曝氣器按其結構形式分：QWB型球面微孔曝氣器及PWR型平面微孔曝氣器兩種。

仿日本微孔陶瓷曝氣管，采用純顆粒優質耐火材料，經1300℃燒制的高熔陶瓷。充分燒結強度高

迷宮狀微孔均勻充氣不堵塞。曝氣管模制體對稱噴射裝置，進行噴旋擴散，全方位均勻充氣 ，比各

類中心距曝氣器液界面更大，傳質速率更快 ，氧利用率更高，受到廣大環保專家和用戶單位贊賞，

是生化水處理更理想的充氧裝置。

曝氣管的主要技術套數：

外徑×內徑×長 70×43×350m（套總長810mm）

微孔孔徑 150、200、250、300um

氣孔率 45%

氧利用率 20-30%

曝氣量 6-10m3/h套

服務面積 1.2-2m2/h

曝氣效能 4.5-7kgO2/kh

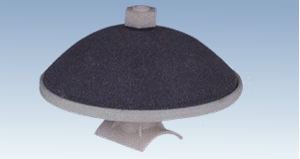

QWB型球面微孔曝氣器主要技術參數：

外徑×高度×厚度 178×55×14

耐壓強度 8KN

氣孔率 36-42%

微孔孔徑（平均） 200um

氧吸收率 16-24%

動力效率 4-6KgO2/KWh

阻力損失 30-8mmH2O

服務面積 0.3-0.75m2/個

曝氣量 3m3/個

PWB型平面微孔曝氣器主要技術參數：

外徑×高度×厚度 178×38×18

耐壓強度 375Kg

氣孔率 45%

微孔孔徑 150-200um

氧吸收率 16-25%

動力效率 4-6.5KgO2/KWh

阻力損失 100-150mmH2O

服務面積 0.3-0.75m2/個

曝氣量 3m3/個

四、曝氣系統設備的選配

1、曝氣量的選擇：

由廢水水量水質而定，每只微孔曝氣器供氣量為3m3/h，也可以按氧的吸收率15%計算（考慮污

水中充氧比清水充氧效率低），并以微孔曝氣器的服務面積0.3-0.5m2/個校核。

2. 鼓風風壓的選擇：

鼓風風壓應＞水深+阻力損失+1米水柱，其中水深3-6米，阻力失30-80毫米水柱。

3. 用戶單位提高水質，水量及處理排放要求，本廠可代為設備選擇或工程設計。
五、安裝與調試

1. 管道：池底支干管采用鋼管（或塑料管）規格由設計氣量大小決定，每個分叉點以1/2〃外螺紋

短管與通氣螺桿連接。

2. 微孔曝氣器均勻布置于曝氣池底部，一般曝氣器的表面距池底為250mm或配氣管和中心線距池底

100mm，對于推流式曝氣池大多采用漸減曝氣方式 ，可分為50%，27%，23%三段布置。這種布置方式

能使系統進一步達到優化運行。

3. 安裝曝氣器時，全池內的曝氣器的表面高差不應超過30mm。

4. 安裝完成后，必須進行清水調平，通氣檢查，如有曝氣器出現漏氣應及時擰緊或更換，合格后方

可放水運行。
