| 工作原理: |
工作原理如下圖所示,料斗中的物料由加料器均勻地鋪在網帶上,網采用12-60目不銹鋼絲網.由傳動裝置拖動在干燥機內移動.干燥段由若干單元熱風獨立循環其中部分尾氣.在上循環單元工,循環風機5出來的風由側面道進入下腔,氣流向上通過換熱器4加熱,并經分配器3分配后,成噴射流吹向網帶,穿過物料后進入上腔.干燥過程是熱風氣流穿過物料層,完成熱量與質量傳遞的過程.上腔由風管與風機入口相連,一部分氣體循環,一部分溫度較低含濕量較高的氣體作為廢氣經排濕管,調節閥,排濕風機排出.下循環單元中,循環風機郵來的風先進入上腔,下腔由側面風道及回風管與風機入相連,大部分所體循環,一部分排出,上下循環單元根據用戶需要可靈活配備,單元數量亦可根據需要選取.
用于脫水蔬菜,一般段及使用三套設備串聯使用,形成初干段,中間段及終干段,故采用小的鋪料厚度,較快的運行速度用較高的干燥溫度.對物料溫度不允許超過60℃的料,初干段中,干燥氣體溫度可達120℃以上.終干段內物料停留時間是初干段的3-6倍,鋪料厚度是初干段的2-4倍.對于物料溫度不超過60℃的要求,可采用80℃左右的干燥氣體.采用多段組合能更好地發揮帶式干燥機的性能,且干燥更均勻. |
| 主要用途: |

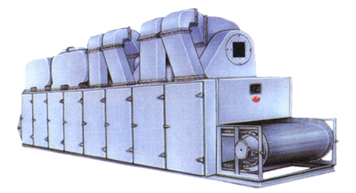

| DW系列帶式干燥機是成批生產用的連續式干燥設備,用于透氣性較好的片狀,條狀,顆粒物料的干燥,對于脫水蔬菜中,中藥飲片等類含水率高,而物料溫度不允許高的物料尤為合適;該系列干燥機具有速度快,蒸發強度高,產品質量好的優點,對濾餅類的膏狀物料,濕法造粒料亦可干燥. | |
| DW流程示意圖: |
 |
| 技術參數： |
| 型號 |
DW-1.2-8 |
DW-1.2-10 |
DW-1.6-8 |
DW-1.6-10 |
DW-2-8 |
DW-2-10 |
| 單元數 |
4 |
5 |
4 |
5 |
4 |
5 |
| 帶寬m |
1.2 |
1.6 |
2 |
| 干燥段長m |
8 |
10 |
8 |
10 |
8 |
10 |
| 鋪料厚mm |
10-80 |
| 使用溫度℃ |
50-120 |
| 蒸汽壓力 |
0.2-0.5 |
| 蒸汽耗量kg/h |
120-130 |
150-370 |
150-375 |
171-470 |
180-500 |
225-600 |
| 換熱面積m2 |
272 |
340 |
352 |
440 |
448 |
560 |
| 干燥時間h |
0.2-1.2 |
0.25-1.5 |
0.2-1.2 |
0.25-1.5 |
0.2-1.2 |
0.25-1.5 |
| 干燥強度kg水/h |
60-160 |
80-220 |
75-220 |
95-250 |
100-260 |
120-300 |
| 風機數量 |
5 |
6 |
5 |
6 |
5 |
6 |
| 風機總功率kw |
9.9 |
12.1 |
9.9 |
12.1 |
18.2 |
22.2 |
| 設備總功率kw |
11.4 |
13.6 |
11.4 |
13.6 |
19.7 |
23.7 |
| 外形尺寸 |
長m |
9.77 |
11.77 |
9.77 |
11.77 |
9.77 |
11.77 |
| 寬m |
1.5 |
1.5 |
2.24 |
2.24 |
2.66 |
2.66 |
| 高m |
2.83 |
2.83 |
2.83 |
2.83 |
3.50 |
3.50 |
| 總重kg |
4800 |
5780 |
5400 |
6550 |
6350 |
7800 |
|
| 序號 |
DWT-I
(加料臺) |
DWT-Ⅱ
(中間臺) |
DWT-Ⅲ
(出料臺) |
| 參數 |
| 名稱 |
帶寬m |
1.6 |
1.6 |
1.6 |
| 干燥段長 |
8 |
8 |
8 |
| 蒸汽壓力Mpa |
0.2-0.6 |
0.2-0.6 |
0.2-0.6 |
| 使用溫度℃ |
50-140 |
50-140 |
50-140 |
| 換熱面積m2 |
525 |
398 |
262.5 |
| 干燥時間h |
0.2-1.2 |
0.2-1.2 |
0.2-1.2 |
| 傳動機功率kw |
0.75 |
0.75 |
0.75 |
| 風機數量 |
3 |
3 |
3 |
| 外形尺寸 |
長 |
10 |
10 |
10m |
| 寬 |
1.806 |
1.806 |
1.806m |
| 高 |
1900 |
1900 |
1900 |
注:設備高檔設備主機高度不包括風機高度
該機由三臺串聯合成"即成為脫水蔬菜用機",能使產量成倍提高.可利用不同速不同溫度,不同的加料速度取得明顯的高效率,為客戶大批量的產量,能取得顯著的經濟效益. | | |
| , |
