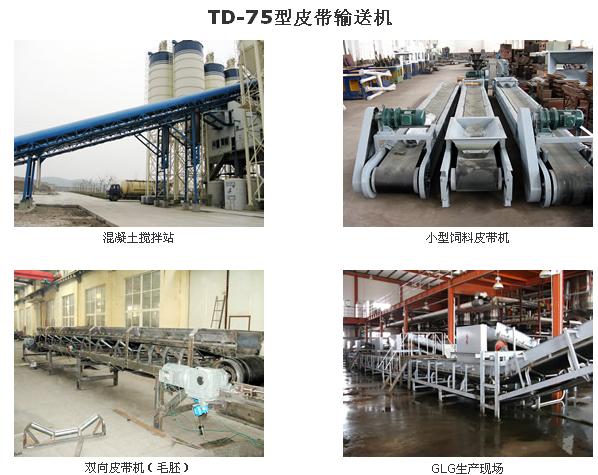

TD-75型皮帶輸送機

　　一、用途：廣泛應用于冶金、煤炭、水電、交通等部門、輸送散狀物料或成件物品。根據輸送線路要求，可以單獨一臺，也可以多臺或其它輸送機組成系統作水平或傾斜輸送。
輸送機一般環境溫度+45到范圍內作用，對于有防塵、防爆、防腐蝕要求的場合需要輸送帶可逆運行輸送時，應另采取措施。
　　二、技術特征和主要參數：
　　TD75型可輸送堆積比重1.0-2.5噸/米3的各種散狀物品，本公司生產帶寬500、650、800、1000等規格，傳動功率從1.5KW到185KW。帶速有0.8、1.0、1.25、1.65、2.0米/秒五種，最大送量風下表。
　　三、結構概述：
　　總機布置基本情況如附圖，主要結構有：
　　　　1、驅動部他。系由裝置在型鋼焊成的底座上的電動機高速聯軸器減速聯軸組成。根據布置要求：驅動裝置設有左裝和右裝二種，另外，本公司配有功率1.5KW到185KW，速度0.8、1.0、1.25的油冷式電動滾筒。
　　　　2、滾動部分：分傳動滾筒和改向電動滾筒兩大類。
　　　　3、托輥部分：分槽形、平行、調心和緩沖托輥等。
　　　　4、清掃部分：分彈簧清掃器和空段清掃器。
　　　　5、卸料部分：分固定犁式和卸料器和電動卸料車。
　　　　6、制動部分：附件：有罩殼、導料槽、漏斗等。

　　　　　　　　　　　　　　　　　　　　　　　最大輸送量表

　　DTⅡ型固定式帶式輸送機是通用型系列產品，是將原TD75型機、DX型兩大系列（即通用型和高強度型）統一，更新換代的新產品，可廣泛用于冶金、礦山、煤碳、港口、電站、建材、化工、輕工、石油等各個行業。由單機式多機組合成運輸系統來輸送物料，可輸送松散密度為500-2500KG/M3的各種散狀物料及成件物品。
　　DTⅡ型固定式帶式輸送機適用的工作環境溫度一般為-25-+40對于在特殊環境中工作的帶式輸送機，如具有耐熱、耐寒、防水、防腐、防爆、阻燃等條件，應另行采取相應的防護措施。
　　DTⅡ型固定式帶式輸送機均按部件系列進行設計。設計者可按照機械工業部北京起重運輸機械研究所編制《DTⅡ型固定式帶式輸送機選用手冊》，并根據輸送工藝要求，按不同的地形、工況進行選型設計并組合成整合輸送機。
　　DTⅡ型固定式帶式輸送機是系列部件可滿足水平及傾斜輸送的要求也可采用帶凸弧，凹弧段與直線段組合的輸送形式。輸送機允許輸送的物料塊度取決于帶寬，帶速，槽角和傾角，也取決于大塊物料出現的頻率。各種帶寬適用的最大塊度，本系列推薦按下列表選取。當輸送硬巖時，帶寬超過1200MM后，一般應限制在35MM，而不能隨寬的增長而加大。

　　　　　　　　　　　　　　　　帶速V、帶寬B與輸送能力IV的匹配關系

注：1、輸送能力IV值系按水平運輸，堆積角θ為20°，托輥槽角γ為35°時計算的。
　　2、表中帶速(4.5)、(5.6)m/s為非標準值，一般不推薦選用。
